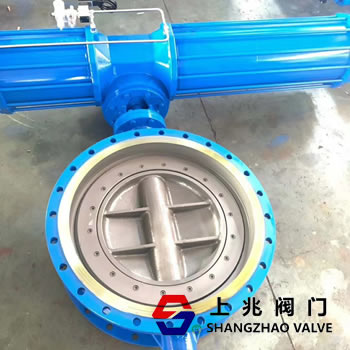

上兆閥門氣動蝶閥的大口徑快關 氣動蝶閥是冶金行業燃氣-蒸汽聯合循環發電機組和高爐煤氣余壓發電機組等系統不可缺少的關鍵配套控制裝置之一，其具有以下功能特性：
1、快速切斷
當停電停氣或電源氣源發生故障時，系統需要閥門進行快速切斷。利用單電控電磁閥及彈簧復位氣缸可以實現此功能。在閥門全開時，彈簧被壓縮，蓄積彈簧機械能，當停電停氣或電源氣源發生故障時， 電磁閥失電迅速換向，氣缸通過快速排氣閥排出氣體，彈簧瞬間迅速釋放機械能，推動活塞桿運動，實現閥門的快速切斷也稱之為 緊急切斷閥。
2、遠程控制
閥門的遠程控制由控制箱實現。閥門的開關到位，由設在閥門上的機械限位開關將信號送入控制箱。由控制箱將遠控有效信號反饋給遠程控制系統。控制箱實時接收遠程控制指令，完成開閥或關閥動作，在控制箱面板實時顯示開到位或關到位狀態，同時將閥門位置狀態信號以無源接點的形式反饋給遠程控制系統。
3、緩沖
閥門的緩沖功能由氣缸的緩沖裝置控制。緩沖原理是在活塞運動接近終點位置時，增大氣缸的排氣阻力，使活塞運動速度降低，達到緩沖的效果。
4、狀態顯示及報警
當開閥或關閥過程中出現故障時，控制系統實時給出故障指示，同時將閥門故障狀態信號以無源接點的形式反饋給遠程控制系統。
|
