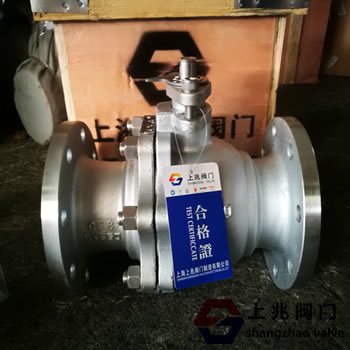

| Q41F不銹鋼法蘭球閥 發布時間：21-07-07 |
Q41F不銹鋼法蘭球閥介紹： Q41F不銹鋼法蘭球閥和法蘭閘閥是同一種閥門。不同的是它的閉合部分是一個球。球體繞閥體中心線旋轉，實現開啟和關閉。 不銹鋼球閥主要用于切斷、分配和改變管道中介質的流動方向。 兩片式球閥和三片式球閥是一種應用廣泛的新型閥門。此類閥門一般應水平安裝在管道中。  Q41F不銹鋼法蘭球閥特點： 1。流體阻力小，其阻力系數與相同長度的管段相等。 2。結構簡單，體積小，重量輕。 3.它緊密可靠。球閥的密封面材料廣泛采用塑料，密封性能好。它也被廣泛用于真空系統。 4。操作方便，開合迅速，從全開到全關只需旋轉90°，方便遙控。 5.維修方便，球閥結構簡單，密封圈一般為活動式，拆裝方便。 6．全開或全關時，球體與閥座密封面與介質隔離，介質通過時不會對閥門密封面造成沖蝕。 7.它的應用范圍很廣，直徑從幾毫米到幾米不等，從高真空到高壓都可以應用。 開啟過程 1。在關閉位置，球被閥桿的[wiki]機械[/wiki]壓在閥座上。 2。當手輪逆時針轉動時，閥桿向相反方向移動，底部的角平面使球體與閥座分離。 3。閥桿繼續提升并與閥桿螺旋槽中的導銷相互作用，使球體開始無摩擦地旋轉。 4。直到到達全開位置，閥桿上升到極限位置，球體旋轉到全開位置。 關閉過程 1。關閉時，順時針轉動手輪，閥桿開始下降，球體離開閥座開始轉動。 2。繼續轉動手輪，閥桿由嵌在上部螺旋槽內的導銷作用，使閥桿和球體同時旋轉90° 3。即將關閉時，球體旋轉了 90°，沒有與閥座接觸。 4。在手輪的最后幾圈，閥桿底部的角平面機械楔壓球體，使其緊壓在閥座上，達到完全密封。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
